Leichtes Fallgewichtsgerät vs. Mittelschweres Fallgewichtsgerät

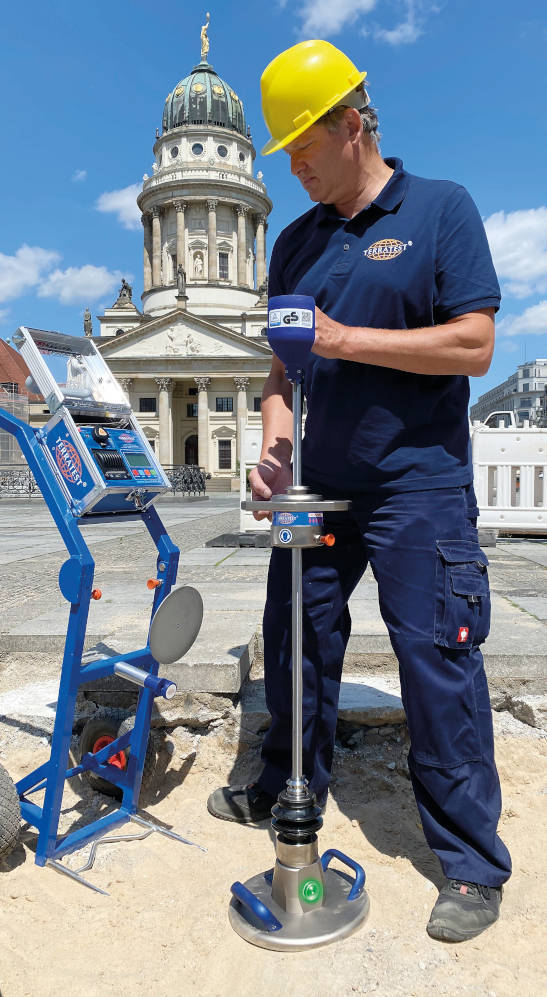

Leichte Fallgewichtsgeräte müssen unter extremsten Baustellenbedingungen präzise Tragfähigkeitsmessungen ausführen und das über viele Jahre. Die Messergebnisse des dynamischen Plattendruckversuches sind Grundlage für Verdichtungsarbeiten auf den Baustellen und bilden damit ein wichtiges Parameter für die fachgerechte und kostengünstige Abwicklung des gesamten Projektes im Tief- und Strassenbau.

Um die Genauigkeit der Messergebnisse dauerhaft zu gewährleisten, schreibt die Deutsche Prüfvorschrift TP BF StB Teil B8.3 vor, dass die Geräte jährlich einmal zu kalibrieren sind. Deutschlandweit gibt es sieben Kalibrierstellen für das Leichte Fallgewichtsgerät, die von der Bundesanstalt für Strassenwesen (BASt) anerkannt sind. TERRATEST® ist bereits seit 2011 anerkannte Kalibrierstelle für das Leichte Fallgewichtsgerät.

Aktuell erhielt TERRATEST® von der BASt die Neuzulassung für die Kalibrierung des neuen Mittelschweren Fallgewichtsgerätes nach Technischer Prüfvorschrift TP Gestein-StB (Ausgabe 2016) Teil 8.2.1: Dynamischer Plattendruckversuch mit dem Mittelschweren Fallgewichtsgerät. „Wir freuen uns, dass der von TERRATEST® entwickelte Kalibrierstand auch den hohen Anforderungen an die Kalibrierung der neuen Mittelschweren Fallgewichtsgeräte auf Anhieb gerecht wird,“ sagt Dr. Bernhard Korsch, Kalibrierstellenleiter bei TERRATEST. „Die Zusammenarbeit mit der Bundesanstalt für Strassenwesen zur Umsetzung der neuen Kalibriervorschrift fand auf einem äußerst hohen wissenschaftlich, mathematischem Niveau statt“, so Korsch weiter.

Offiziell ist damit in Deutschland der Startschuss für das neue Mittelschwere Fallgewichtsgerät mit zweifacher Stosskraft gefallen. Das Leichte Fallgewichtsgerät erzeugt mit einer Stosskraft von 7070 N auf hochverdichteten Tragschichten eine zu geringe Setzung, um ein präzises, wiederholbares Messergebnis zu gewährleisten. Daher waren die Messwerte bisher nur bis zu einem Evd-Wert von 65 MN/m2 (entspricht Ev2 = 120 MN/m2) anerkannt und damit nur für normal verdichtete Tragschichten. Das neue Mittelschwere Fallgewichtsgerät hat einen kalibrierten Messbereich von 30 – 105 MN/m2 und kann dadurch auch die Verdichtung hoch verdichteter Tragschichten und Schottertragschichten bis 180 MN/m2 präzise testen.

Das Mittelschwere Fallgewichtsgerät verfügt über eine doppelte Stosskraft von 14140 N. Diese doppelte Stosskraft erreicht das Gerät durch die Verwendung eines 15 kg Fallgewichtes verbunden mit dem Einsatz eines stärkeren Federpaketes. Mit dieser Bauweise entspricht das Gerät der TP Gestein-StB Teil 8.2.1 und eignet sich hervorragend für die Prüfung der Tragfähigkeit von Schichten ohne Bindemittel gemäß ZTV SoB-StB (Frostschutzschichten, Kies- und Schottertragschichten, Deckschichten ohne Bindemittel) oder andere Schichten mit vergleichbar hoher Tragfähigkeit wie zum Beispiel qualifizierten Bodenverbesserungen im Verkehrswegebau. Damit eröffnet der dynamische Plattendruckversuch mit dem Leichten und Mittelschweren Fallgewichtsgerät dem Anwender die Möglichkeit, die gesamte Bandbreite der Tragfähigkeit effizient und kostengünstig zu messen. Vom gewachsenen Boden bis zu hochverdichteten Tragschichten.

Auf der Baustelle kann das Leichte Fallgewichtsgerät quasi im Handumdrehen in ein Mittelschweres Fallgewichtsgerät umgerüstet werden. Dazu ist lediglich der Tausch der Belastungsvorrichtung mit dem Fallgewicht und eine Änderung in den Einstellungen der Messelektronik notwendig. Auf Knopfdruck können so Messungen mit dem Leichten und Mittelschweren Fallgewichtsgerät durchgeführt werden. „Das einfache Handling auf der Baustelle und das schnelle Umschalten zwischen den Gerätetypen macht den dynamischen Plattendruckversuch jetzt noch attraktiver für den Bauunternehmer, weil jetzt auch hochverdichtete Tragschichten selbst durch eigene Mitarbeiter auf die Verdichtungsqualität überprüft werden können“, sagt Frank G. Schulz, CEO bei TERRATEST Berlin. „Durch den Kauf eines Fallgewichtsgerätes kann man sich einen Großteil der Kosten für ein externes Prüflabor sparen und nicht zuletzt muss man nicht auf den Prüfer warten, bis der auf die Baustelle kommt“, so Schulz weiter.

Für ältere Fallgewichtsgeräte mit 1,5-facher Stosskraft bietet TERRATEST® ein kostengünstiges Umbaukit auf die neue 2fache Stosskraft an.
